Термоманометры Тип ТМТБ ТМТБ-3,ТМТБ-4,манометры радиальные ,осевые

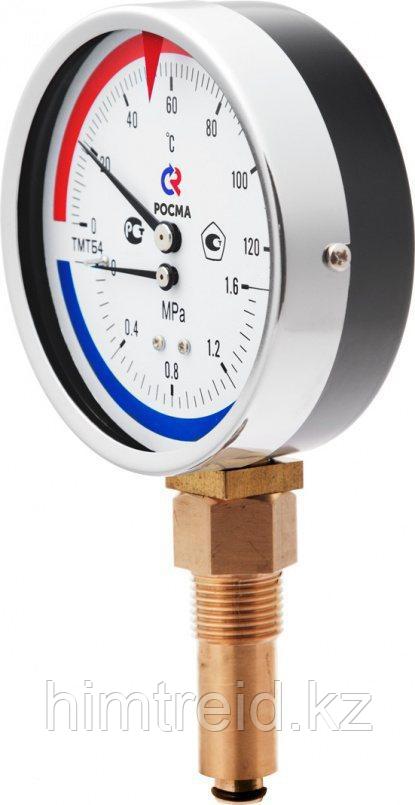

Тип ТМТБ. Термоманометр осевой и радиальный — комбинированный прибор, предназначеный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.

Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.

Область применения: системы отопления, водоснабжение, бойлеры, паровые котлы и т. д.

Конструктивно термоманометр ТМТБ объединяет манометр и биметаллический термометр. Термоманометры имеют циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания «РОСМА» выпускает термоманометры двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера термоманометры могут быть осевыми и радиальными. Длина погружной части также может варьироваться по заказу потребителя.

Диаметр корпуса, мм

80, 100

Класс точности

2,5

Диапазон показаний температур, °С

0…+120 / 150

Диапазон показаний давлений, МПа

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: 0…+150

Длина погружной части, мм

46, 64, 100

Корпус

IP40, cталь 10, цвет черный

Кольцо

Хромированная сталь 10

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Чувствительный элемент
термометрической части

Биметаллическая спираль

Циферблат

Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло

Минеральное

Штуцер манометра

Медный сплав

Шток термометра

Нержавеющая сталь 08Х18Н10

Присоединение

Осевое

Резьба присоединения

G½ (на клапане)

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

Термоманометры ТМТБ

Рекомендации по монтажу

Клапан это запорное устройство, которое служит с одной стороны для удобства монтажа прибора с другой выполняет роль крана, что позволяет демонтировать термоманометр без слива системы (или без остановки технологического процесса). Рабочее давление клапана 2,5 МПа, максимальное — 5 МПа. По диапазонам температур термоманометры выпускаются в двух вариантах от 0–120 °С и до 150 °С, а по давлению 0–0,25 МПа, 0–0,4 МПа, 0–0,6 МПа…0–2,5 МПа.

К сожалению, технические службы потребителя часто делают ошибку, устанавливая расширитель или дополнительный отвод для монтажа термоманометра. Следует помнить, что для измерения температуры в приборе, в качестве чувствительного элемента, применяется биметаллическая пружина и поэтому погружная часть термоманометра должна находиться в трубе (в непосредственном контакте с теплоносителем), иначе возникает большая погрешность при измерении температуры. Погрешность измерения температуры минимальна, если конец клапана погружен на глубину не менее ⅓ и не более ⅔ диаметра трубопровода. Термоманометры монтируются непосредственно на трубопровод, достаточно к нему приварить бобышку с внутренней резьбой G½. В каталоге нашей продукции есть подробная инструкция по установке термоманометра и при монтаже необходимо строго её соблюдать.
