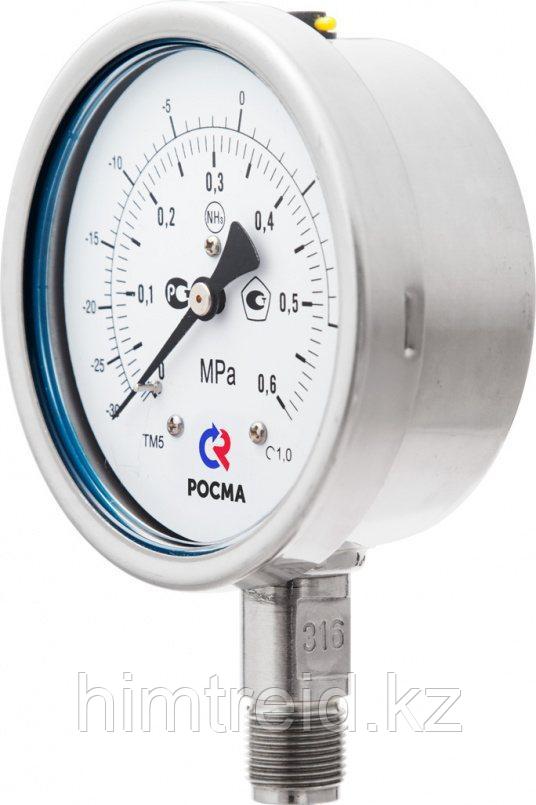

Тип ТМ (ТМВ) — NH3, серия 21. Манометры, с возможностью гидрозаполнения (виброустойчивый), предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака. Приборы имеют дополнительную температурную шкалу.
Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика
Аммиачные коррозинностойкие манометры без дополнительной температурной шкалы имеют диапазоны показаний давлений как у манометров 21 серии (коррозионностойких виброустойчивых) и отметку на циферблате «NH3».
Область применения: нефтехимическая промышленность, пищевая промышленность, химическая промышленность.
Диаметр корпуса, мм
100, 150
Класс точности
1,0
Диапазон показаний давлений, МПа
| ТМ | 0…0,6 (−30…+10 °C) 0…1 (−30…+25 °C) 0…4 (−30…+70 °C) |
| ТМВ | −0,1…0,5 (−70…+5 °C) −0,1…0,9 (−70…+20 °C) −0,1…1,5 (−70…+40 °C) −0,1…2,4 (−70…+55 °C) |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда:
−60…+60 (без заполнения)
−60…+60 (с заполнением силиконом ПМС-50)
Корпус
IP65, нержавеющая сталь 08Х17Н13М2
Опция: IP67
Кольцо
Нержавеющая сталь 08Х17Н13М2
Байонетное
Штуцер, чувствительный элемент, трибко-секторный механизм
Нержавеющая сталь 08Х17Н13М2
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Опция: минеральное многослойное безопасное — триплекс
Корректор нуля
Опция: на стрелке
Присоединение
Радиальное или эксцентрическое
Резьба присоединения
G½ или M20×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
Манометры ТМ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС |
|---|---|---|---|---|---|---|
| ТМ-521 NH3 | 100 | 1 | 0…0,6 МПа (−30…+10 °C); 0…1 МПа (−30…+25 °C); 0…4 МПа (−30…+70 °C); |
G½ / М20×1,5 | радиальное | По запросу |
| осевое или эксцентрическое | По запросу | |||||
| ТМ-621 NH3 | 150 | 1 | радиальное | По запросу | ||
| осевое или эксцентрическое | По запросу |
Мановакуумметры ТМВ серии 21
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, |
|---|---|---|---|---|---|---|
| ТМВ-521 NH3 | 100 | 1 | −0,1…0,5 (−70…+5 °C); −0,1…0,9 (−70…+20 °C); −0,1…1,5 (−70…+40 °C); −0,1…2,4 (−70…+55 °C) |
М20×1,5 или G½ | радиальное | По запросу |
| осевое или эксцентрическое | По запросу | |||||
| ТМВ-621 NH3 | 150 | М20×1,5 или G½ | радиальное | По запросу | ||
| осевое или эксцентрическое | По запросу |
| Наименование услуги | Тип | Цена с НДС |
|---|---|---|
| Безопасное стекло (триплекс) | ТМ (ТВ, ТМВ) -521 NH3 | По запросу |
| ТМ (ТВ, ТМВ) -621 NH3 | По запросу | |
| Стрелка с корректором нуля | ТМ (ТВ, ТМВ) | По запросу |
| Комплектация фланцем | передний / задний для ТМ, ТМВ-521Р, Т | По запросу |
| передний / задний для ТМ, ТМВ-621Р, Т | По запросу | |
| Комплектация крепежной скобой | ТМ, ТМВ-521 | По запросу |
| ТМ, ТМВ-621 | По запросу | |
| Комплектация указателем рабочего давления (нержавеющая сталь) | ТМ, ТМВ | По запросу |
| Комплектация указателем рабочего давления (1 маркер / 2 маркерана циферблате) | ТМ, ТМВ | По запросу |
| Исполнение корпуса с IP67 | ТМ, ТМВ | +10% от стоимости прибора |
| Исполнение штуцера с резьбой NPT | ТМ, ТМВ | +10% от стоимости прибора |
| Индивидуальная шкала в кг/см2 | ТМ, ТМВ | +10% от стоимости прибора |
| Индивидуальный номер прибора + паспорт | ТМ, ТМВ | По запросу |
| Свидетельство о поверке к нумерованному прибору | ТМ, ТМВ с индивидуальным номером | По запросу |
| Первичная заводская поверка | ТМ, ТМВ | бесплатно |
| Периодическая поверка | ТМ, ТМВ | По запросу |
| Пломбировка манометра (под заказ) | ТМ, ТМВ | По запросу |
| Ремонт | ТМ (0–1,6 МПа) | По запросу |
| ТМ (2,5–4 МПа) | По запросу | |
| ТМВ | По запросу | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ, ТМВ | индивидуально |
Приборы продаются «сухими», готовыми к гидрозаполнению силиконом.
Стоимость гидрозаполнения:
| Диаметр корпуса, мм | Объем жидкости в приборе, мл | Цена заполнения прибора, с НДС | Цена слива прибора, с НДС | ||
|---|---|---|---|---|---|
| глицерин ПК-94 | силикон ПМС-50 | глицерин ПК-94 | силикон ПМС-50 | ||
| 100 | 350 | По запросу | По запросу | По запросу | По запросу |
| 150 | 770 | По запросу
|
По запросу | ||
.
