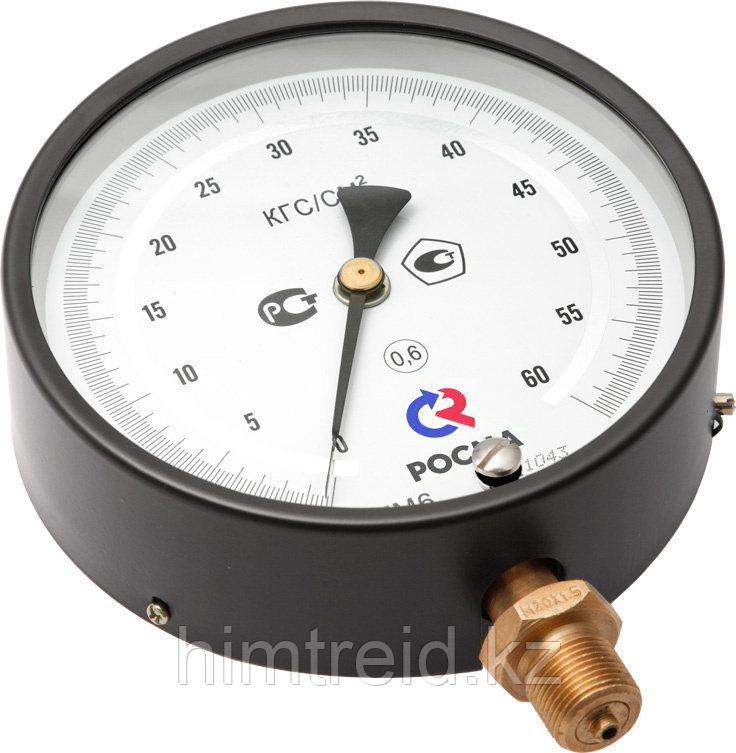

Тип ТМ (ТМВ) — МТИ, серия 10. Манометры точных измерений применяются для измерения давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Манометр МТИ может быть использован в качестве рабочего эталона при поверке и калибровке средств измерения давления с соблюдением требований по соответствию классов точности образцового и поверяемого приборов. Росма выпускает манометры МТИ со следующими классами точности: 0,4 / 0,6 / 1,0.
Предусмотрена корректировка нуля с помощью регулировочного винта.
Область применения: метрологический контроль и надзор, теплоснабжение, водоснабжение, энергетика, машиностроение и другие отрасли промышленности.
Диаметр корпуса, мм
150
Класс точности
0,4 / 0,6 / 1,0
Диапазон показаний давлений, МПа
| ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТМВ | −0,1…0,06 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 105% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −30…+100
При поверке: 23±5
Корпус
IP40, силумин, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент
Медный сплав (ВПИ до 6 МПа)
Сталь 38ХМ (ВПИ от 10 МПа)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Корректор нуля
На стекле
Штуцер
Медный сплав
Присоединение
Радиальное
Резьба присоединения
M20×1,5 (под заказ G½)
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, |
|---|---|---|---|---|---|---|
| ТМ-610 МТИ | 150 | 1 | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное | По запросу |
| 0,6 | По запросу | |||||
| 0,4 | По запросу | |||||
| 1 | 0…16 / 25 / 40 / 60 | По запросу | ||||
| 0,6 | По запросу | |||||
| 0,4 | По запросу | |||||
| 1 | 0…100 | По запросу | ||||
| 0,6 | По запросу | |||||
| 0,4 | По запросу |
Мановакуумметры ТМВ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС |
|---|---|---|---|---|---|---|
| ТМВ-610 МТИ | 150 | 1 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное | По запросу |
| 0,6 | По запросу | |||||
| 0,4 | По запросу |
| Наименование услуги | Тип | Цена с НДС | ||
|---|---|---|---|---|
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ, ТМВ |
|
||
| ТМ, ТМВ + рукав |
|
|||
| Комплектация указателем рабочего давления (нержавеющая сталь) | ТМ, ТМВ |
|
||
| Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате) | ТМ, ТМВ |
|
||
| Индивидуальная двойная шкала Индивидуальная шкала в кг/см2 | ТМ, ТМВ | +10% к стоимости прибора | ||
| Свидетельство о поверке к нумерованному прибору | ТМ, ТМВ |
|
||
| Обезжиривание прибора под кислород (паспорт + знак О2 на цифрблате) | ТМ, ТМВ |
|
||
| Нанесение на циферблат «NH3» и пр. знаков | ТМ, ТМВ |
|
||
| Первичная заводская поверка | ТМ, ТМВ | бесплатно | ||
| Периодическая поверка | ТМ, ТМВ с кл.т. 0,6 |
|
||
| ТМ, ТМВ с кл.т. 0,4 |
|
|||
| Пломбировка манометра | ТМ, ТМВ | бесплатно | ||
| Ремонт | ТМ (−0,1…40 МПа) |
|
||
| ТМ (60…100 МПа) |
|
|||
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ, ТМВ | индивидуально |
.
