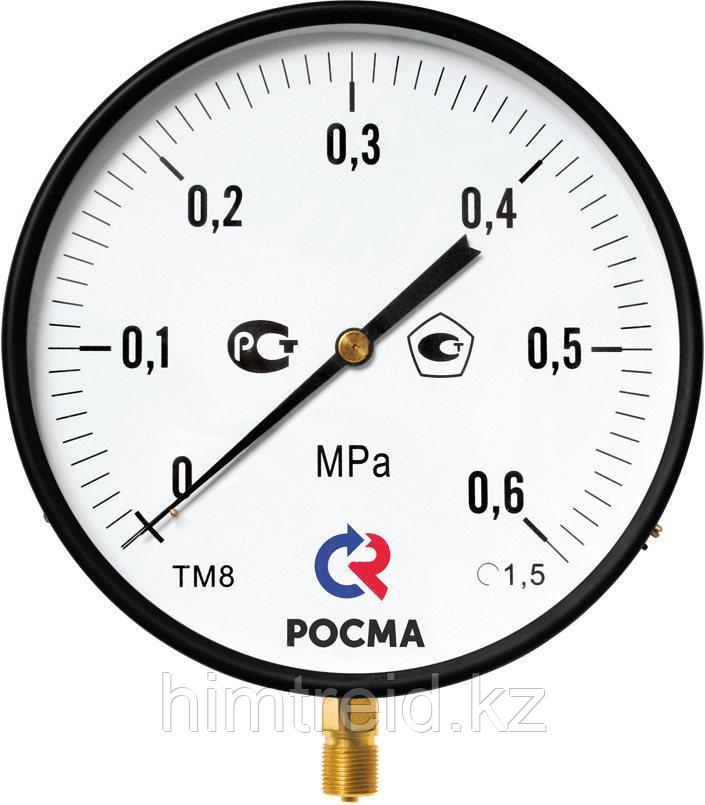

Тип ТМ, серия 10. Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах, с температурой до 150 °C, неагрессивных к медным сплавам. Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, четкая шкала позволяют считывать показания на большом расстоянии от прибора. Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.
Область применения: системы теплоснабжения, объекты теплоэнергетики.
Диаметр корпуса, мм
250
Класс точности
1,5
Диапазон показаний давлений, МПа
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент,
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав
Присоединение
Радиальное
Резьба присоединения
M20×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
Манометры ТМ серии 10
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, |
|---|---|---|---|---|---|---|
| ТМ-810 | 250 | 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | M20×1,5 | радиальное | По запросу |
| Наименование услуги | Тип | Цена с НДС |
|---|---|---|
| Комплектация указателем рабочего давления (нержавеющая сталь) | ТМ | По запросу |
| Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате) | ТМ | По запросу |
| Установка демпфера | ТМ | По запросу |
| Индивидуальная двойная шкала Индивидуальная шкала в кг/см2 | ТМ | +10% к стоимости прибора |
| Индивидуальный номер прибора + паспорт | ТМ | По запросу |
| Свидетельство о поверке к нумерованному прибору | ТМ с индивидуальным номером | По запросу |
| Обезжиривание прибора под кислород (+ паспорт и знак О2 на циферблате) | ТМ (ТВ, ТМВ) | По запросу |
| Нанесение вашего логотипа на циферблат | ТМ | +10% к стоимости прибора |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ | По запросу |
| Первичная заводская поверка | ТМ | бесплатно |
| Периодическая поверка | ТМ | По запросу |
| Пломбировка манометра (под заказ) | ТМ | По запросу |
| Ремонт | ТМ (0–1,6 МПа) | По запросу |
| ТМ (2,5–6 МПа) | По запросу | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ | индивидуально |
.
