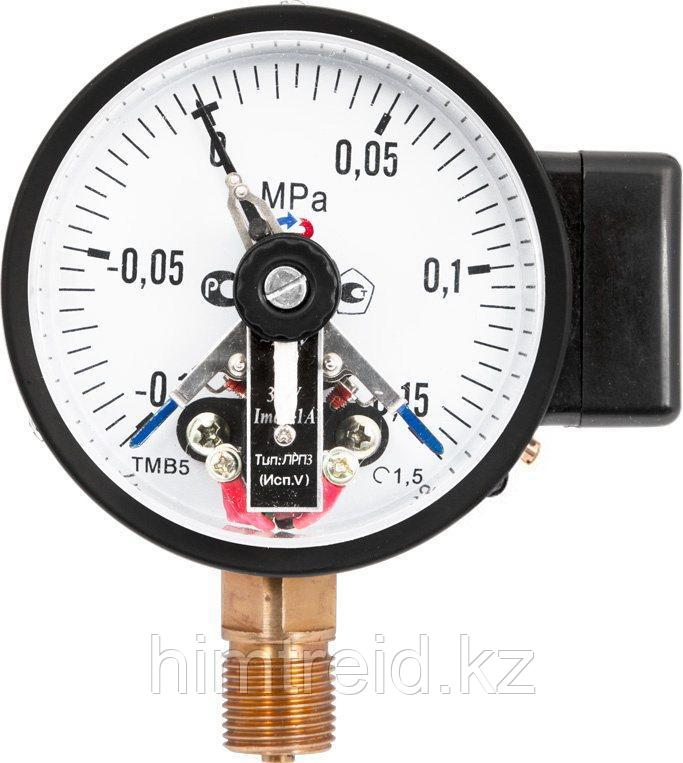

Тип ТМ (ТВ, ТМВ), серия 10. Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.
Электроконтактная группа манометра снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
В нашем ассортименте представлены электроконтактные манометры (ЭКМ) с одноконтактной и двухконтактной электрической схемой в шести исполнениях по ГОСТ 2405–88. В ЭКМ производства ЗАО «РОСМА» применяются контакты с магнитным поджатием, позволяющие коммутировать большие токи и имеющие большую разрывную мощность контактов, по сравнению с ЭКМ со скользящими контактами. Дополнительным преимуществом приборов с магнитным поджатием контактов является надежное электрическое соединение при динамических нагрузках и возможность использования такого типа контактов в манометрах с гидрозаполнением.
Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса, мм
100, 150
Класс точности
1,5
Диапазон показаний давлений, МПа
ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
ТВ* | −0,1…0 |
ТМВ** | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
* — только исполнение I, II, V.
** — только исполнение I, II, V, VI
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Электрическая схема
Одноконтактная: Исп. I (ОЗ — ТМ и ТМВ, ОР — ТВ), Исп. II (ОЗ — ТВ и ТМВ, ОР — ТМ)
Двухконтактная: Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ, ЛРПР — ТМВ)
Максимальное напряжение, В
−220 В, ~380
Максимальный ток, А
1
Максимальная разрывная мощность контактов
30 Вт, 50 В·А
Тип контактов
С магнитным поджатием, серебряное покрытие
Минимальные электрические характеристики
Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы в % от диапазона измерений
±4
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Органическое
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Подключение
Через клеммную коробку на корпусе
Присоединение
Радиальное
Резьба присоединения
G½ или М20×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
РаспечататьЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFГде купить?
Манометры ТМ серии 10
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС |
---|---|---|---|---|---|---|
ТМ-510.05 | 100 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | По запросу |
0…16 / 25 / 40 / 60 | По запросу | |||||
0…100 | По запросу | |||||
ТМ-610.05 | 150 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | По запросу | |
0…16 / 25 / 40 / 60 | По запросу | |||||
0…100 | По запросу |
Вакуумметры ТВ серии 10
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС |
---|---|---|---|---|---|---|
ТВ-510.05 | 100 | 1,5 | −0,1…0 | G½ / М20×1,5 | радиальное | По запросу |
ТВ-610.05 | 150 | По запросу |
Мановакуумметры ТМВ серии 10
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) |
Цена с НДС, |
---|---|---|---|---|---|---|
ТМВ-510.05 | 100 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G½ / М20×1,5 | радиальное | По запросу |
ТМВ-610.05 | 150 | По запросу |
Наименование услуги | Тип | Цена с НДС |
---|---|---|
Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ, ТМВ, ТВ | По запросу |
ТМ, ТМВ, ТВ + рукав | По запросу | |
Объединение с разделителем (РМ-К11, РМ-М31) | ТМ | По запросу |
Комплектация задним фланцем | ТМ (ТМВ)-510.05 | По запросу |
ТМ (ТМВ)-610.05 | По запросу | |
Установка демпфера | ТМ (ТВ, ТМВ) | По запросу |
Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) | +10% к стоимости прибора |
Индивидуальная двойная шкала Индивидуальная шкала в кг/см2 | ТМ (ТВ, ТМВ) | +10% к стоимости прибора |
Индивидуальный номер прибора + паспорт | ТМ (ТВ, ТМВ) | По запросу |
Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) с индивидуальным номером | По запросу |
Обезжиривание прибора под кислород (+ паспорт, знак О2 на циферблате) | ТМ (ТВ, ТМВ) | По запросу |
Нанесение на циферблат «NH3» и пр. знаков | ТМ (ТВ, ТМВ) | По запросу |
Первичная заводская поверка | ТМ (ТВ, ТМВ) | бесплатно |
Периодическая поверка | ТМ (ТВ, ТМВ) | По запросу |
Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ) | По запросу |
Ремонт | ТМ (0–1,6 МПа) | По запросу |
ТМ (2,5–40 МПа) | По запросу | |
ТМ (60–100 МПа) | По запросу | |
ТВ | По запросу | |
ТМВ | По запросу | |
Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) | индивидуально |
