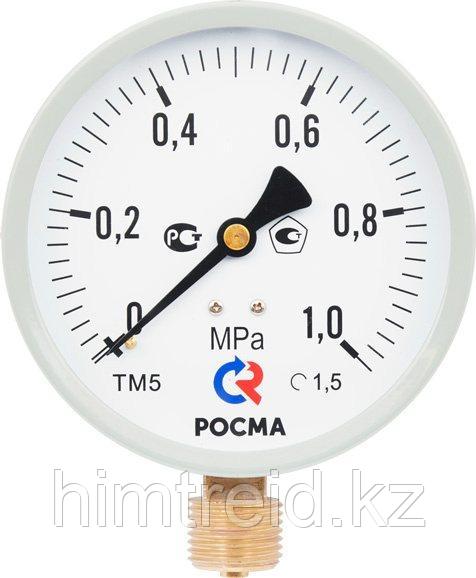

Тип ТМ, серия 10 М2. Манометры в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.
Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.
Область применения: манометры рекомендованы для предприятий обслуживающих и проектирующих объекты ЖКХ.
Диаметр корпуса, мм
100
Класс точности
1,5
Диапазон показаний давлений, МПа
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Диапазон рабочих температур, °C
Окружающая среда: −60…+60
Измеряемая среда: −50…+150
Корпус
IP40, сталь 10, цвет серый
Кольцо
Сталь 10, цвет серый
Чувствительный элемент,
трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав
Присоединение
Радиальное
Резьба присоединения
G½ или M20×1,5
Межповерочный интервал
2 года
Климатическое исполнение
Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
Манометры ТМ серии 10
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения |
Присоединение (расположение штуцера) |
|
---|---|---|---|---|---|---|
ТМ-510 М2 | 100 | 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | G½ / M20×1,5 | радиальное |
