Термометры для испытания нефтепродуктов (нефтяные) ТН, ТИН стеклянные жидкостные предназначены для измерения температуры при испытании и анализе качества нефтепродуктов в различных производственных процессах на предприятиях нефтедобывающей (нефтедобычи) и нефтеперерабатывающей промышленности.
Измерение различных температур нефти и нефтепродуктов (НП) является важной частью определения их качественных характеристик. Применяемые для таких замеров термометры регламентированы ГОСТ номер 400-80.
Нефтяные термометры ТН, ТИН имеют разные модификации и исполнения, которые зависят от назначения и диапазона измерения температуры, отличаются ценой деления шкалы, пределами допускаемой абсолютной погрешности, габаритными размерами, глубиной погружения в измеряемую среду, видом термометрической жидкости.
Термометры для испытания нефтепродуктов, согласно требованиям Государственного стандарта, должны быть следующих типов (в зависимости от проводимого исследования):
— для определения температуры вспышки НП в закрытом тигле
— определение того же показателя в открытом тигле
— в случае определения показателя условной вязкости
— при измерении температуры каплепадения
— замер точки плавления парафинов
— определение точки помутнения и застывания
— определение фракционного состава
— измерение низких температурных показателей
— измерение плотности
— температура хрупкости
— анилиновая точка
— начало кристаллизации
— исследование фактических смол
— кинематическая вязкость
— определение метаксилола и псевдокумола
— давление насыщенных паров
— исследование содержания в твердых парафинах масла
Принцип действия жидкостных термометров основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Конструктивно термометры для нефтепродуктов (нефтяные) серии ТН выполнены в виде стеклянной (термически обработанное стекло) цилиндрической оболочки с зауженной нижней частью и резервуаром, к которому присоединена капиллярная трубка. В оболочку вмонтирована шкала, изготовленная из стекла молочного цвета. Термометры изготавливаются с вложенной шкальной пластиной.
Термометры ТН1М, ТН3 выпускаются с гильзой из стали; ТН4М — с чашечками и гильзами из латуни.
Капиллярная трубка в нижней части термометра ТН-6 (до начала шкальной пластины) центруется асбестовой втулкой.
Для термометров ТН1М, ТН2М, ТН3, ТН5, ТН6М, ТН8М измерение температуры происходит путем частичного погружения (глубина погружения согласно ГОСТ) в измеряемую среду; для термометров ТН4М, ТН7М — путем полного погружения.
Термометрическая жидкость ТН1М, ТН2М, ТН3, ТН4М, ТН5, ТН6М, ТН7М – ртуть; ТН8М — толуол.
| Наименование модели термометра ТН | Диапазон измерения, ºС | Цена деления шкалы, ºС | Диаметр, D, мм | Длина, L, мм | Область применения |
| ТН1М-1 | 0 … +170 | 1 | 9 | 250 | Для определения температуры вспышки в закрытом тигле |
| ТН1М-2 | +130 … +300 | 1 | 9 | 250 | Для определения температуры вспышки в закрытом тигле |
| ТН2М | 0 … +360 | 1 | 7,5 | 330 | Для определения температуры вспышки в закрытом тигле |
| ТН3-1 | 0 … +60 | 0.5 | 8 | 250 | Для определения условной вязкости |
| ТН3-2 | +50 … +110 | 0,5 | 8 | 250 | Для определения условной вязкости |
| ТН4М-1 | 0…+150 | 1 | 8,5 | 250 | Для определения температуры каплепадения консистентных смазок |
| ТН4М-2 | +100…+250 | 1 | 8,5 | 250 | Для определения температуры каплепадения консистентных смазок |
| ТН4М-3 | +200…+350 | 1 | 8,5 | 250 | Для определения температуры каплепадения консистентных смазок |
| ТН5 | +30…+100 | 0,2 | 7,5 | 300 | Для определения температуры плавления парафинов |
| ТН6М | -30…+60 | 1 | 10 | 300 | Для определения температуры застывания и помутнения |
| ТН7М | 0…+360 | 1 | 7,5 | 360 | Для определения фракционного состава при разгоне |
| ТН8М | -80…+60 | 1 | 11 | 400 | Для определения фракционного состава |
Пределы допускаемой погрешности измерения температуры, °С, согласно ГОСТ-400: для ТН2М — ±1, ±2 (для диапазонов свыше 260С); для ТМ4М — ±1, ±2 (для диапазонов свыше 210С); для ТН5 — ±0,2; для ТН8М — ±1 (-20…+60), ±1,5 (-40…-20), ±2 (-60…-40), ±3 (-80…-60).

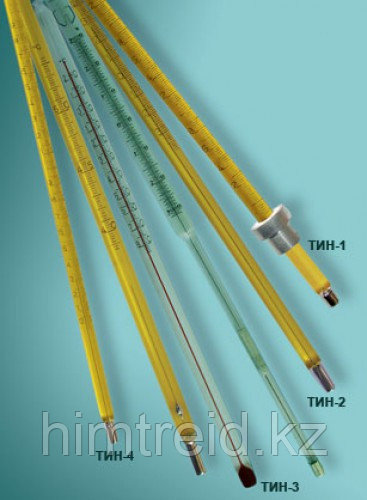

Конструктивно термометры ТИН нефтяные палочного типа, изготавливаются из массивной капиллярной трубки. Термометры типа ТИН-3-2 и ТИН-6 — с вложенной шкалой. Шкальная пластина из листового стекла молочного цвета опирается на плечики термометра и посредством стеклянного уса соединяется с герметически запаянным верхом термометра.
Термометры типа ТИН-1 изготовлены с гильзами из стали по ГОСТ 1414-75. Гильзы жестко закреплены на термометрах.
Термометры ТИН10 и ТИН-11 – вакуумные, с шириной отметок шкалы – не больше 0,3 длины её деления.
На шкале ТИН10, TИН11 и ТИН14, вне зависимости от значения измерительного предела, есть отметка 0°.
Ампулы термометров ТИН-10 и ТИН11 подвергаются при изготовлении отжигу и искусственному старению.
Термометрическая жидкость для ТИН1-3, ТИН10-6, ТИН11 — ртутно-таллиевая амальгама; ТИН3-3, ТИН8 — толуол; для всех остальных термометров ТИН — ртуть.
Измерение температуры происходит путем полного погружения — термометры ТИН4, ТИН5, ТИН9, ТИН8, ТИН10, ТИН12; частичного погружения (глубина погружения согласно ГОСТ) — все остальные .
| Наименование модели термометра ТИН | Диапазон измерения, ºС | Цена деления шкалы, ºС | Пределы допускаемой погрешности, ±°С | Диаметр, D, мм | Длина, L, мм | Область применения |
| ТИН1-1 | -7…+110 | 0,5 | 0,5 | 6,5 | 287 | Для определения температуры вспышки в закрытом тигле |
| ТИН1-2 | +90…+360 | 2 | 1,5 | 6,5 | 287 | Для определения температуры вспышки в закрытом тигле |
| ТИН1-3 | -58…+50 | 0,5 | 0,5 | 6,5 | 287 | Для определения температуры вспышки в закрытом тигле |
| ТИН2-1 | +18…+25 | 0,2 | 0,1 | 6 | 212 | При определении условной вязкости |
| ТИН2-2 | +39…+54 | 0,2 | 0,1 | 6 | 237 | При определении условной вязкости |
| ТИН2-3 | +95…+105 | 0,2 | 0,1 | 6 | 212 | При определении условной вязкости |
| ТИН3-1 | -38…+50 | 1 | 0,5 | 7,5 | 231 | Для определения температуры застывания и помутнения |
| ТИН3-2 | -30…+30 | 0,5 | 0,5 | 10 | 330 | Для определения температуры застывания и помутнения |
| ТИН3-3 | -80…+20 | 1 | 1 для диапазона от 20 до минус 33 включ..; 2 для диапазона ниже минус 33 | 7,5 | 232 | Для определения температуры застывания и помутнения |
| ТИН4-1 | -2…+400 | 1 | 1 от минус 2 до 300 включ.; 1,5 для диапазона свыше 300 | 6,5 | 386 | Для определения фракционного состава нефтепродуктов |
| ТИН4-2 | -2…+300 | 1 | 0,5 от минус 2 до 150 включ.;1 для диапазона свыше 150 | 6,5 | 368 | Для определения фракционного состава нефтепродуктов |
| ТИН5-1 | -20…+20 | 0,2 | 0,1 | 6 | 420 | При определении плотности |
| ТИН5-2 | -17…+25 | 0,1 | 0,1 | 6 | 255 | При определении плотности |
| ТИН5-3 | 0…+50 | 0,2 | 0,1 | 6 | 420 | Для измерения температуры при определении плотности |
| ТИН5-4 | +50…+102 | 0,2 | 0,1 | 6 | 420 | При определении плотности |
| ТИН6 | -35…+30 | 1 | 0,5 | 9 | 380 | Для определения температуры хрупкости |
| ТИН7-1 | +20…+100 | 0,2 | 0,2 | 7,5 | 419 | При определении анилиновой точки |
| ТИН7-2 | +25…+105 | 0,2 | 0,2 | 6 | 419 | При определении анилиновой точки |
| ТИН7-3 | +90…+170 | 0,2 | 0,2 для диапазона от 90 до 100 включ.; 0,4 для диапазона свыше 100 | 6 | 419 | При определении анилиновой точки |
| ТИН7-4 | -38…_42 | 0,2 | 0,3 для диапазона от минус 38 до 0; 0,2 для диапазона свыше 0 | 6 | 419 | При определении анилиновой точки |
| ТИН8 | -80…+20 | 0,5 | 1 | 6,75 | 300 | Для определения температуры помутнения и начала кристаллизации |
| ТИН9 | -5…+400 | 1 | 1 для диапазонов до 370 включ.; 1,5 для диапазона свыше 370 | 6,75 | 415 | Для определения фактических смол |
| ТИН10-1 | +18,6…+21,4 | 0,05 | 0,1 | 5 | 280 | При определении кинематической вязкости |
| ТИН10-2 | +36,6…+39,4 | 0,05 | 0,1 | 6,5 | 280 | При определении кинематической вязкости |
| ТИН10-3 | +48,6…+51,4 | 0,05 | 0,1 | 6,5 | 280 | При определении кинематической вязкости |
| ТИН10-4 | +98,6…+101,4 | 0,05 | 0,1 | 6,5 | 280 | При определении кинематической вязкости |
| ТИН10-5 | -2…+2 | 0,05 | 0,1 | 5 | 280 | При определении кинематической вязкости |
| ТИН10-6 | -41,4…-38,6 | 0,05 | 0,1 | 5 | 305 | При определении кинематической вязкости |
| ТИН10-7 | +23,6…+26,4 | 0,05 | 0,1 | 6,5 | 280 | При определении кинематической вязкости |
| ТИН10-8 | +38,6…+41,4 | 0,05 | 0,1 | 6,5 | 280 | При определении кинематической вязкости |
| ТИН10-9 | +58…+62 | 0,05 | 0,1 | 6,5 | 280 | При определении кинематической вязкости |
| ТИН10-10 | -19,2…-15,4 | 0,05 | 0,1 | 6,5 | 305 | При определении кинематической вязкости |
| ТИН11-1 | -46,3…-43,5 | 0,05 | 0,2 | 5 | 305 | При определении псевдокумола и метаксилола |
| ТИН11-2 | -50,3…-47,5 | 0,05 | 0,2 | 5 | 305 | При определении псевдокумола и метаксилола |
| ТИН12 | -34…+42 | 0,1 | 0,1 | 6 | 275 | При определении давления насыщенных паров |
| ТИН13 | -37…+21 | 0,5 | 0,2 | 7,5 | 350 | При определении содержания масла в твердых парафинах |
| ТИН14 | +38…+82 | 0,1 | 0,1 | 6,5 | 377 | Для определения температуры плавления парафинов |
| ТИН15 | -50…+300 | 1 | 1 | 5,5 | 390 | Для определения температуры каплепадения |
В комплект поставки входят:
— термометр для нефтепродуктов ТН/ТИН — 1шт. (модификация и исполнение согласно заказу)
— паспорт — 1 экз.
— упаковка — 1 шт.
При заказе термометра для нефтепродуктов ТН, ТИН следует указать назначение, диапазон измерения температуры, цену деления шкалы, погрешность, длину.
Поверка осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры жидкостные стеклянные рабочие. Методика поверки».
Основные средства поверки:
— термометры стеклянные лабораторные типа ТЛ-4, эталоны 3-го разряда.
Наработка на отказ для устройств с ртутным и ртутно-таллиевым наполнителем не должна быть меньше 40 тысяч часов, с толуоловым наполнителем – 28 600 часов. Отказ устройства определяется по превышению им предела допустимой погрешности, установленного ГОСТ 400-80.
