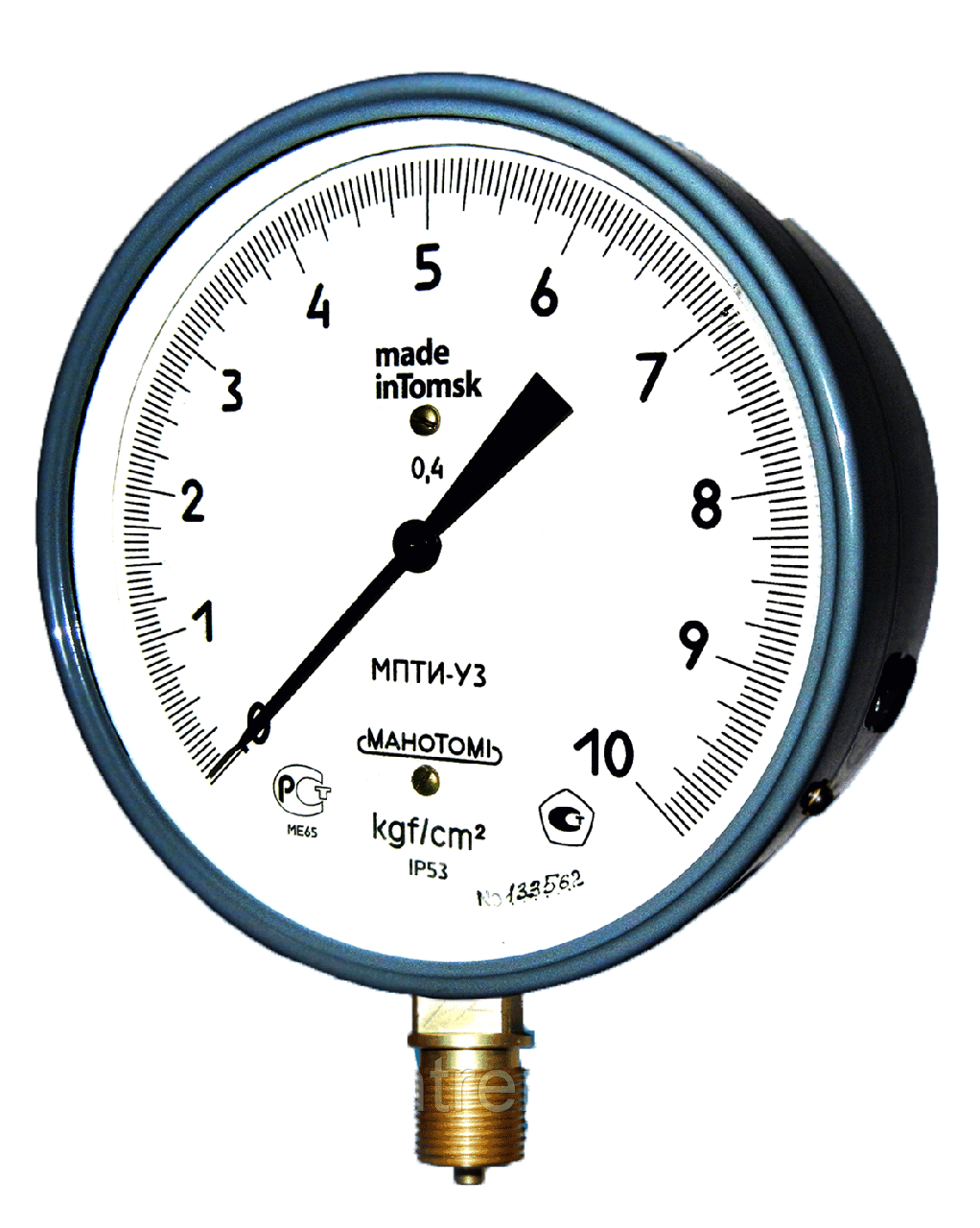

Манометры, вакуумметры, мановакуумметры показывающие для точных измерений МПТИ, ВПТИ, МВПТИ кл.т.0,4

ТУ 4212-044-00225590-2003

Манометры, вакуумметры и мановакуумметры показывающие для точных измерений МПТИ, ВПТИ, МВПТИ предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах государственного метрологического контроля и надзора (ГМКиН) и государственной системы промышленных приборов и средств автоматизации (ГСП).Приборы класса точности 0,4 выпускаются с корректором нуля только на корпусе.

Приборы класса точности 0,4 допускается использовать в качестве эталонных средств измерений при соблюдении необходимых соотношений пределов допускаемых основных погрешностей с рабочими средствами измерений. Методика поверки 5ШО.283.421 утверждена ГЦИ СИ ФГУП "ВНИИМС".

 Основные технические характеристики

• Диапазоны показаний приборов:
  • МПТИ - от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см2
  • ВПТИ - от -1 до 0 кгс/см2
  • МВПТИ - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
    По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9 кгс/см2)
• Диаметр корпуса - 160 мм
• Класс точности приборов - 0,4
• Степень защиты - IP53
• Масса приборов - не более 1,5 кг
• Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - алюминиевый сплав
  • стекло - оконное
  • трубчатая пружина - медный сплав, железо-никелевый сплав*
  • держатель - медный сплав
  • механизм - медный сплав, нержавеющая сталь, сталь 08 кп*

*детали прибора производятся из разных материалов

• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой 0,1 мм (группа L3 по ГОСТ 12997-84)
• Климатическое исполнение по ГОСТ 15150-69
  • У3 - по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -30 до +50 °С)
• Измеряемая среда
  • -//- - по умолчанию жидкость, пар, газ
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
• Резьба присоединительного штуцера
  • -//- - по умолчанию метрическая резьба М20х1,5-8g
  • G1/2-B - по заказу дюймовая резьба (до 600 кгс/см2)
  • K1/2 "- по заказу коническая резьба (до 600 кгс/см2)
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Демпфер
  • -//-- по умолчанию приборы поставляются с демпфером
• АЭС - по заказу приборы изготавляются для поставки на атомные электростанции (АЭС)
• Заводской номер
  • -//-- по умолчанию приборы поставляются с заводским номером

         Поверка приборов

• Поверка
  • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой предприятия-изготовителя, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
  • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой.
• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с 5Ш0.283.421 МП (МЕТОДИКА ПОВЕРКИ)
• Межповерочный интервал – 1 год.
