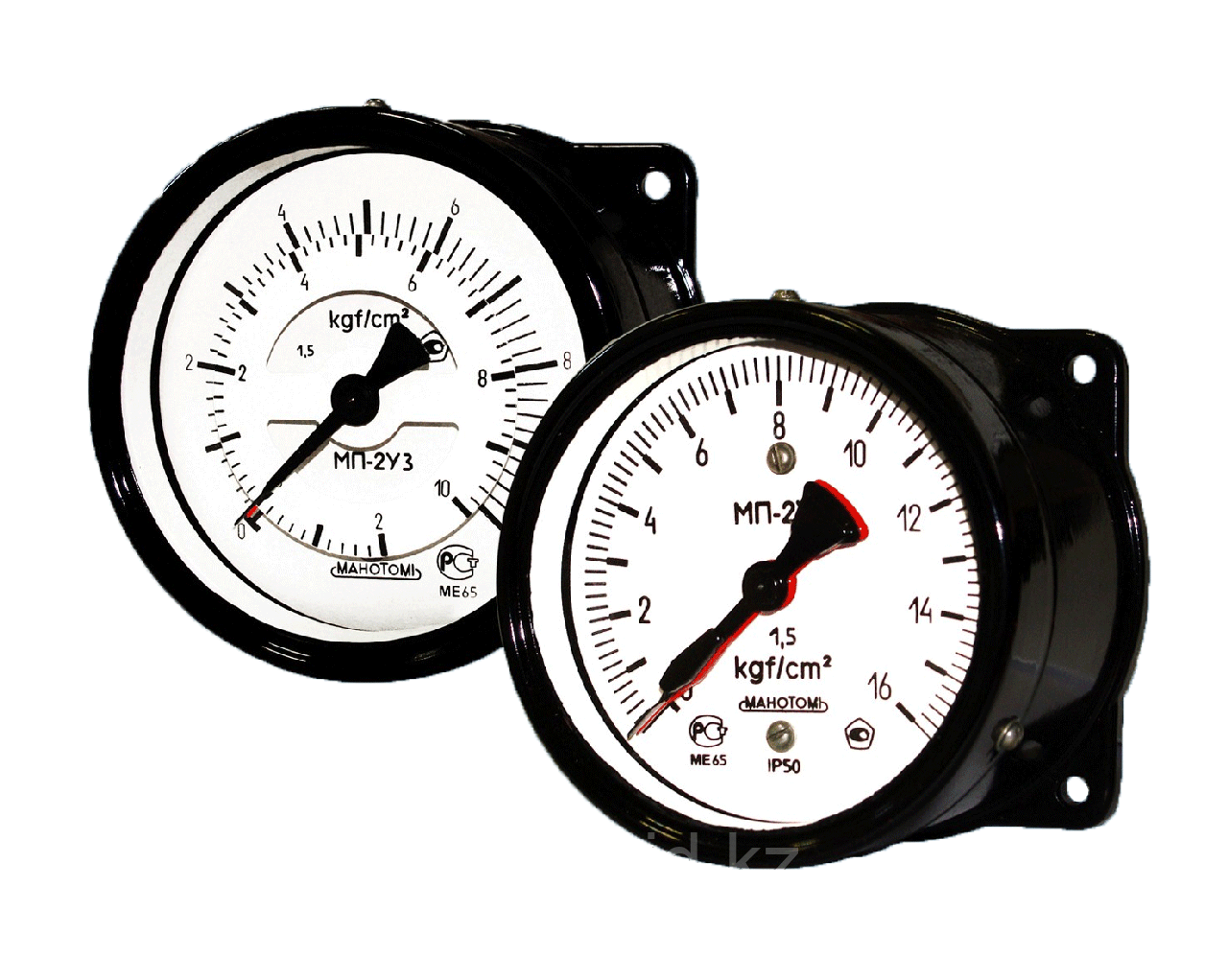

Манометры двустрелочные МП-2, МП-2 (диск)

ТУ 25-02.1803I5-78

Манометры железнодорожные МП-2 и МП-2 (диск) предназначены для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в силовых и тормозных системах и установках подвижного состава железных дорог, метрополитена и вагонов трамваев.

Манометр МП-2 (диск) с вращающимся диском предназначен для измерения давления неагрессивных сред в установках общепромышленного назначения, а также для отсчета разности давлений.

По заказу потребителя приборы могут изготавливаться с электрической подсветкой циферблата.

Основные технические характеристики

• Диапазоны показаний приборов:
  • МП-2 - от 0 до 6; 10; 16 кгс/см2
  • МП-2 (диск) - от 0 до 10 кгс/см2
    По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9кгс/см2)
• Диаметр корпуса - 100 мм
• Класс точности приборов - 1,5; 2,5
• Степень защиты - IP50
• Масса приборов - не более 0,8 кг
• Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
• Средний срок службы - 10 лет
• Материалы деталей:
  • корпус - алюминиевый сплав
  • стекло - оконное
  • трубчатая пружина - медный сплав
  • держатель - медный сплав
  • механизм - бронза, нержавеющая сталь*

*детали прибора производятся из разных материалов

• Напряжение электрической подсветки - 24; 75; 110 В
• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой 0,1 мм (группа L3 по ГОСТ Р 52931-2008)
• Климатическое исполнение по ГОСТ 15150-69
  • У3 - по умолчанию приборы имеют исполнение У3 (диапазон рабочих температур -55 до +70°С)
  • Т2 - по заказу приборы имеют исполнение Т2 (диапазон рабочих температур -55 до +70°С)
• Варианты исполнения
  • осевое расположение штуцера с задним фланцем
• Резьба присоединительного штуцера: метрическая резьба М12х1,5-8g
• Технологическая черта на шкале
  • -//- - по умолчанию без черты
  • "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• Заводской номер
  • -//-- по умолчанию приборы поставляются без заводского номера
  • Ном.- по заказу приборы изготавливаются с заводским номером
• Демпфирующее устройство для гашения пульсирующего давления
  • -//-- по умолчанию приборы поставляются без демпфирующего устройства
  • ДВ - по заказу прибор комплектуется демпфирующим устройством

         Поверка приборов

• Поверка
  • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой предприятия-изготовителя.
  • ЦСМ - по требованию потребителя приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической .
• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90.
• Межповерочный интервал – 1 год.
