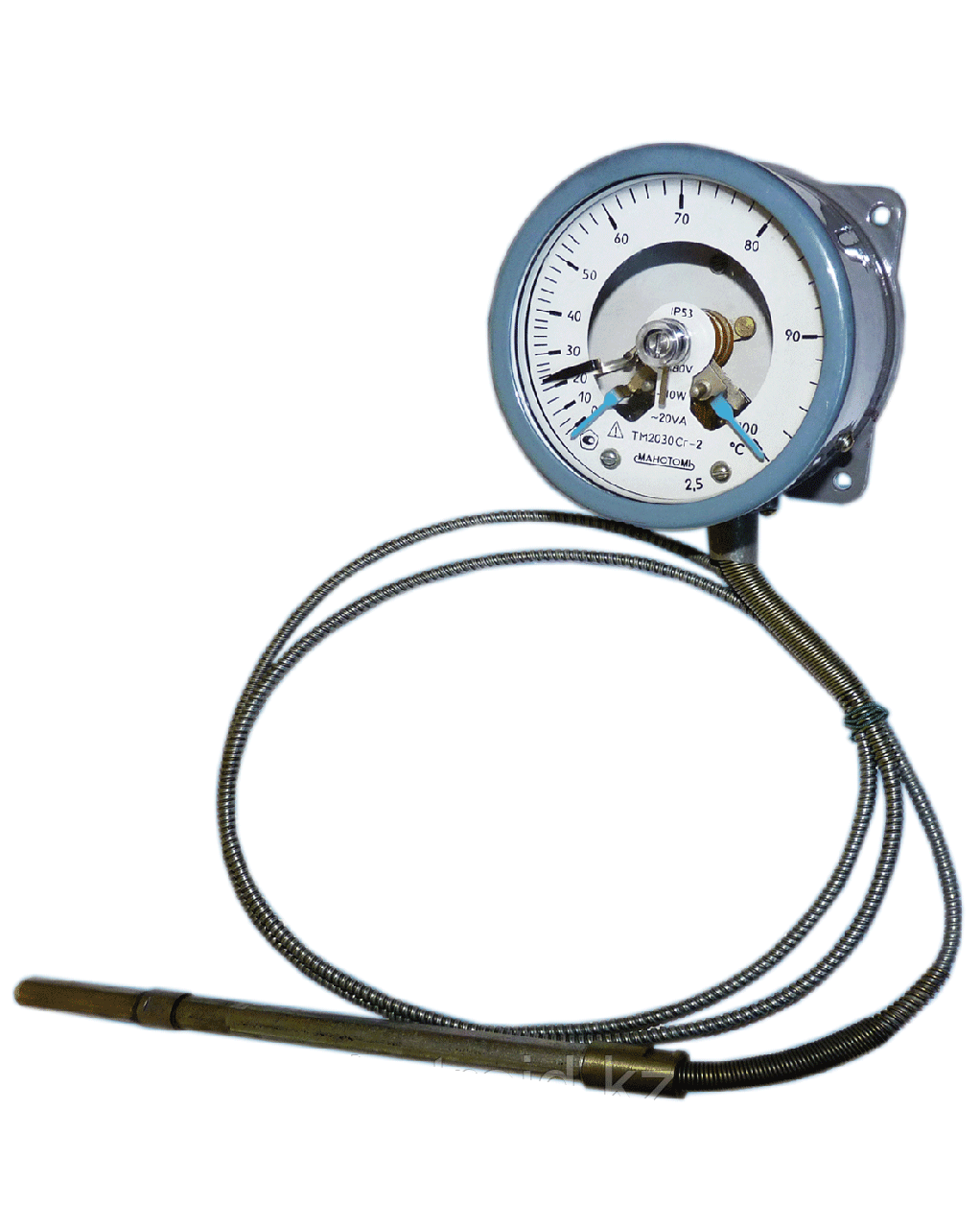

Термометры манометрические показывающие сигнализирующие ТМ2030Сг-1 (с газовым заполнителем) и ТМ2030Сг-2 (с конденсационным заполнителем) предназначены для непрерывного измерения температуры жидкостей и газов, нейтральных в отношении их воздействия на сталь и медные сплавы, и управления внешними электрическими цепями от сигнализирующего устройства. Применяются в различных установках и в системах теплоэнергетического контроля, где необходима своевременная информация о достигнутых крайних значениях температуры.
Для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства приборы могут поставляться в комплектации с УРК.
Основные технические характеристики
- Диапазоны показаний приборов:
- ТМ2030Сг-1 - от -50 до 50; 100; 150 °С
- ТМ2030Сг-1 - от 0 до 150; 160; 200; 300; 400; °С
- ТМ2030Сг-1 - от 100 до 300; 500 °С
- ТМ2030Сг-1 - от 200 до 500 °С
- ТМ2030Сг-2 - от -25 до 75 °С
- ТМ2030Сг-2 - от 0 до 60; 100 °С
- ТМ2030Сг-2 - от 100 до 200; 250 °С
- Диаметр корпуса - 100 мм
- Класс точности приборов - 2,5
- Степень защиты - IP53
- Масса приборов при длине капилляра 1 метр - не более 1,5 кг
- Средний срок службы - 10 лет
- Материалы деталей:
- корпус - сталь, алюминиевый сплав
- стекло - литое органическое
- термобаллон - ТМ2030Сг-1 - нержавеющая сталь; ТМ2030Сг-2 -медный сплав
- По устойчивости к климатическим воздействиям приборы имеют исполнение У2 по ГОСТ 15150-69 (но для работы при температуре для ТМ2030Сг-1 - от минус 10 до плюс 60°С, для ТМ2030Сг-2 - от минус 50 до плюс 60°С)
- Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 35 Гц с амплитудой 0,35 мм (группа L1 по ГОСТ Р 52931-2008)
- Диаметр термобаллона:
- ТМ2030Сг-1 - 20 мм, резьба штуцера (Д1) - М33×2-8g
- ТМ2030Сг-2 - 14 мм, резьба штуцера (Д1) - М27×2-8g
- Длина присоединительного капилляра (L)
- 1,6м; 2,5м; 4м; 6м; 10м - по заказу
- Длина погружаемой части (L1)
- ТМ2030Сг-1 - согласно таблице 1
- ТМ 2030Сг-2 - 125 мм;160мм; 200мм;
Таблица 1
Диапазон измерений,оС
|
L, м
|
L1, м
|
до 300
|
от 1 до 6
|
160; 200; 250
|
от 1 до 10
|
315; 400; 500
|
от 0 до 400
|
от 1 до 10
|
315
|
от +100 до 500
|
от +200 до 500
|
- Технологическая черта на шкале
- -//- - по умолчанию без черты
- "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
Параметры сигнализирующего устройства для сигнализирующих манометров
- Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
- -//- - по умолчанию V - левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие.
- III - два размыкающих контакта: левый указатель (min) - синий, правый (max) - красный.
- IV - два замыкающих контакта: левый указатель (min) - красный, правый (max) - синий.
- VI - левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные.
- МП - По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из выше указанных исполнений.
- Напряжение внешних коммутируемых цепей:
- 380 В (включая 24; 27; 36; 40; 110; 220В) - для цепей переменного тока;
- 220 В (включая 24; 27; 36; 40; 110В) - для цепей постоянного тока
- Разрывная мощность контактов для сигнализирующего устройства:
- со скользящими контактами – 10 Вт постоянного тока и 20 В•А переменного тока;
- с магнитным поджатием контактов – 30 Вт постоянного тока и 50 В•А переменного тока
- Значение коммутируемого тока:
- для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5 А;
- для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1 А
- Предел допускаемой основной погрешности срабатывания сигнализирующего устройства:
- для сигнализирующего устройства со скользящими контактами ±2,5%
- для сигнализирующего устройства с магнитным поджатием контактов ±4%
- Подключение осуществляется четырехжильным кабелем, сечением жил от 0,2 до 1,5 мм2. Диаметр ввода в разъеме - от 4 до 10 мм.
- Схема подключения
|
