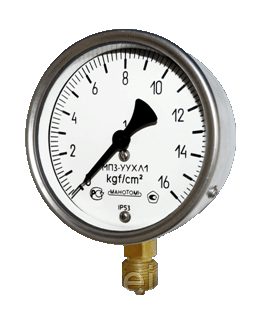

Манометр технический МП3-УУХЛ1, ВП3-УУХЛ1, МВП3-УУХЛ1

ТУ 25-02.180335-84

Манометры, вакуумметры и мановакуумметры показывающие МП3-УУХЛ1, ВП3-УУХЛ1 и МВП3-УУХЛ1 предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов 12, 13, 22, 142 и 502 (фреонов).

Основные технические характеристики

• Диапазоны показаний приборов:
  • МП3-УУХЛ1 - от 0 до 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600 кгс/см2
  • ВП3-УУХЛ1 - от -1; -0,6 до 0 кгс/см2
  • МВП3-УУХЛ1 - от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2
    По заказу приборы поставляются в единицах измерения кПа (до 6 кгс/см2), МПа (свыше 9 кгс/см2)
• Диаметр корпуса - 100 мм
• Класс точности приборов - 1,5 (по заказу 1,0, кроме МП3-УУХЛ1 на 0,6 кгс/см2)
• Степень защиты - IP53
• Масса приборов - не более 0,7 кг
• Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации)
• Средний срок службы - 10 лет
• Материалы деталей:
• корпус - нержавеющая сталь
• стекло - техническое оконное
• трубчатая пружина - медный сплав, железо-никелевый сплав*
• держатель - медный сплав
• механизм - бронза, нержавеющая сталь*

*детали прибора производятся из разных материалов

• Приборы выдерживают воздействие вибрации в диапазоне частот от 5 до 25 Гц с амплитудой до 0,1 мм (группа L3 по ГОСТ 12997-84)
• По устойчивости к климатическим воздействиям приборы имеют исполнение УХЛ1 (но для работы при температуре от -70 до +50 °С) по ГОСТ 15150-69
• Вариант исполнения: прибор изготавливается с радиальным штуцером без фланца
• Измеряемая среда
  • -//- - по умолчанию жидкость, пар, газ, в том числе пропан бутан
  • "кислород" - по заказу исполнение для измерения давления жидкого, газообразного кислорода
  • "ацетилен" - по заказу исполнение для измерения давления ацетилена
  • "хладон" - по заказу исполнение для измерения давления хладонов (в примечании к заказу укажите необходимость дополнительной температурной шкалы)
• Резьба присоединительного штуцера
• -//- - по умолчанию метрическая резьба М20*1,5-8g
• -//- - по умолчанию без черты
• "черта" - по заказу нанесение технологической черты на циферблат (в примечании к заказу обязательно укажите на какой отметке)
• -//-- по умолчанию приборы поставляются без демпфера до 60 кгс/см2 включительно и с демпфером свыше 100 кгс/см2 включительно
• демпфер - по заказу демпфер устанавливается на прибор с любым диапазоном показаний
• -//- - по умолчанию исполнение общепромышленное
• Э - по заказу приборы изготавливаются для поставки на экспорт
• -//-- по умолчанию приборы поставляются без заводского номера
• Ном.- по заказу приборы изготавливаются с заводским номером
• Технологическая черта на шкале
• Демпфер для гашения пульсирующего давления
• Вариант исполнения
• Заводской номер

      Поверка приборов

• Поверка
  • -//- - по умолчанию приборы при выпуске из производства поверяются метрологической службой ОАО изготовителя, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб под №1004.
• Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 (МЕТОДИКА ПОВЕРКИ).
• Межповерочный интервал – 1 год.

      Пломбировка

• -//- - по умолчанию приборы поставляются без пломбы.
• Пл - пломбирование приборов производится по требованию заказчика.
